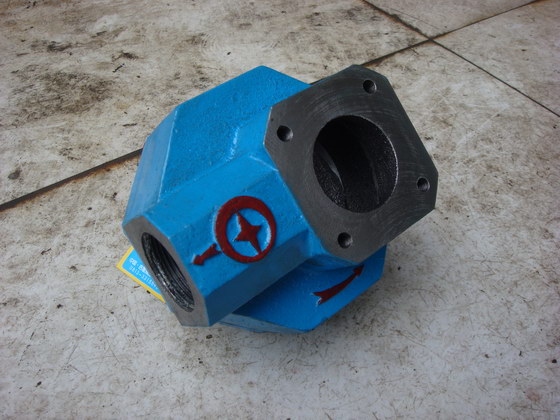

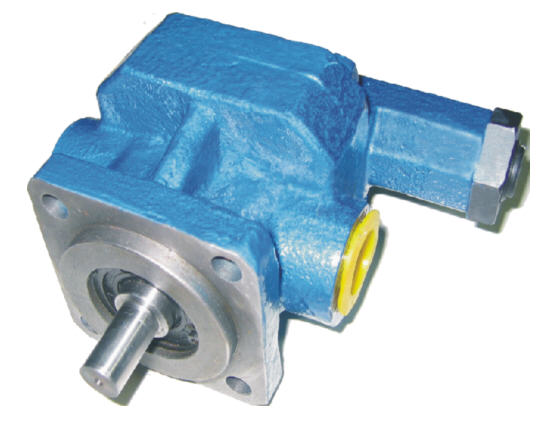

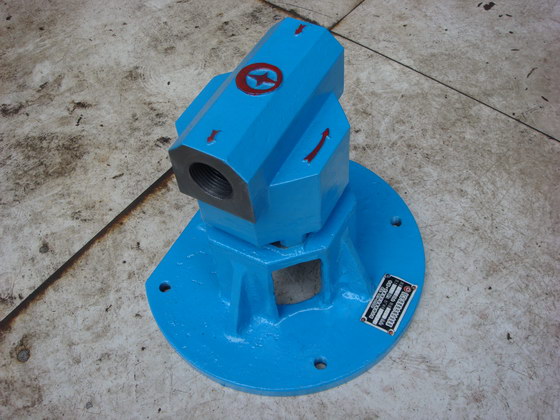

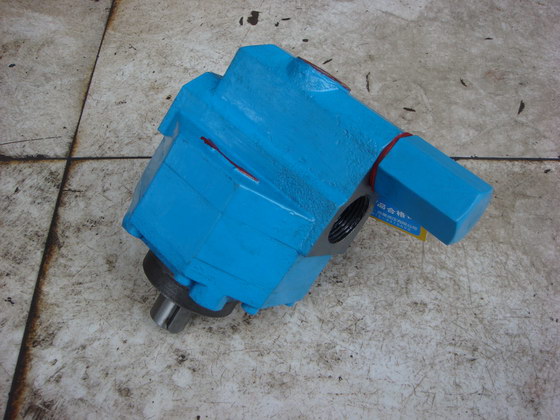

◆ BCB系列擺線內嚙合泵照片
◆ 工 作 原 理

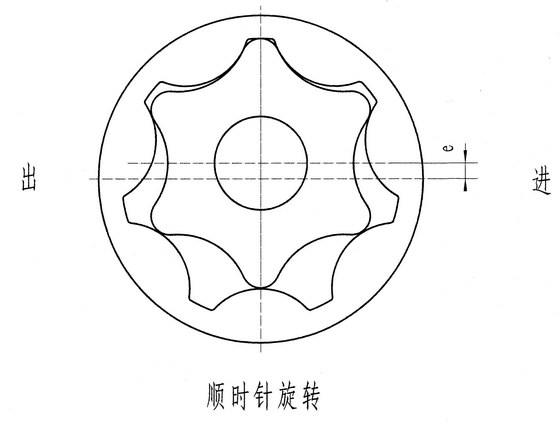

該泵內轉子為主動齒輪，帶動外轉子齒輪相互嚙合，其嚙合線將泵的容腔分為吸油腔和壓油腔。齒嚙合形成的密封容積逐漸增大產生真空吸入油液。齒嚙合形成的****容積逐漸變小壓縮排出油液。經過連續(xù)不斷的嚙合達到吸排油目的。
◆ 型號含義
例：（K）BCB50/0.3
|
K |
BCB |
50 |
0.3 |
|
帶安全閥 |
擺線內嚙合泵 |
流量50L/min |
額定壓力0.3MPa |
◆ 規(guī)格參數(shù)
|
型 號 |
流 量 |
壓力
MPa |
吸入
高度
m |
配 套 電 機 |
|
轉速
r/min |
功率
Kw |
型 號 |
|
L/min |
ml/r |
|
（K）BCB20/0.3 |
15 |
10 |
0.3 |
5 |
1450 |
0.75 |
Y80M2-4 |
|
（K）BCB25/0.3 |
25 |
17 |
0.75 |
Y80M2-4 |
|
（K）BCB32/0.3 |
32 |
22 |
1.1 |
Y90S-4 |
|
（K）BCB40/0.3 |
40 |
26 |
1.5 |
Y90L-4 |
|
（K）BCB50/0.3 |
50 |
34 |
1.5 |
Y90L-4 |
|
（K）BCB63/0.3 |
63 |
43 |
2.2 |
Y100L1-4 |
|
（K）BCB80/0.3 |
80 |
55 |
2.2 |
Y100L1-4 |
|
（K）BCB100/0.3 |
100 |
70 |
3 |
Y100L2-4 |
|
（K）BCB125/0.3 |
125 |
86 |
4 |
Y112M-4 |
|
（K）BCB160/0.3 |
160 |
110 |
4 |
Y112M-4 |
|
（K）BCB200/0.3 |
200 |
140 |
5.5 |
Y132S-4 |
|
（K）BCB250/0.3 |
250 |
172 |
5.5 |
Y132S-4 |
|
（K）BCB320/0.3 |
320 |
220 |
|
|
|
（K）BCB400/0.3 |
400 |
280 |
|
|
|
（K）BCB500/0.3 |
500 |
144 |
|
| |
