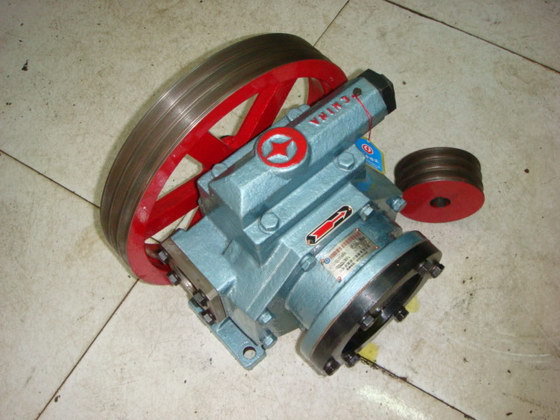

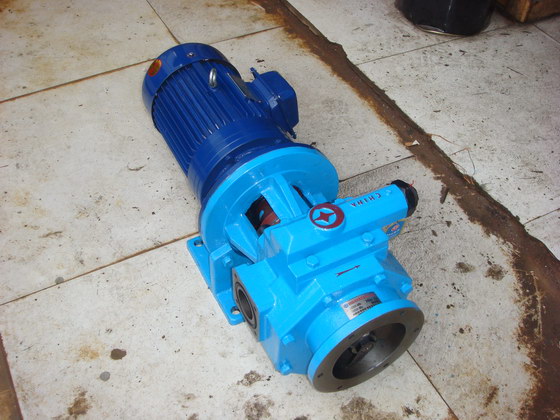

◆ 油泵照片（直聯減速電機和皮帶輪減速）
◆ 工 作 原 理

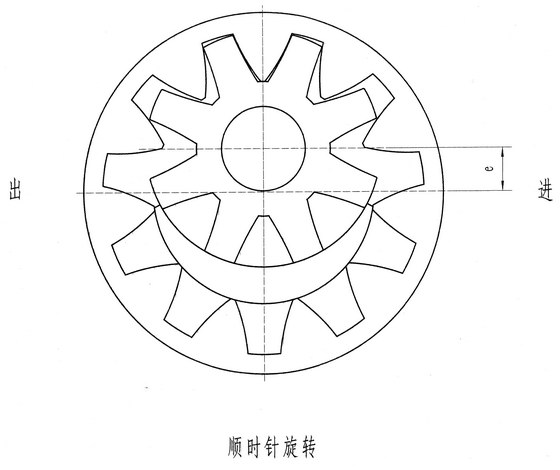

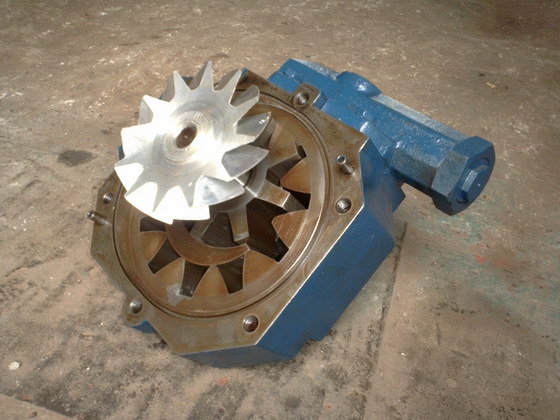

該泵一級泵為軸流泵，二級泵為內嚙合泵，其中內轉子為主動齒輪，外轉子為從動齒輪，軸流泵葉輪裝在主動軸前端，軸流泵和內嚙合泵同時工作，工作時首油首先吸入軸流泵，經葉輪加力推入內嚙合泵。內嚙合泵中的月牙板將泵體內的容腔分為吸油腔和壓油腔，內外轉子相互嚙合形成的密封容積一側逐漸增大產生真空吸入油液，達到****時，吸油過程結束，****容積逐漸變小一側壓縮排出油液，達到**小時，排油過程結束，經過連續不斷的運轉嚙合達到吸排油的目的。
◆ 特 點
1、增加了一級推進葉輪軸流泵，使泵的吸排油能力比單內嚙合油泵提高20%。
2、只有一根粗大的主動軸，且為軸兩端支承受力，外轉子為從動浮動齒輪，其結構更合理磨損減少，避免了輸送油受二次污染。其使用壽命比美國TUTHILL、威肯內嚙合油泵有明顯提高。
3、選用300r/min轉速，從動輪轉速只有220r/min，油泵組工作噪聲、振動和齒輪嚙合摩擦過熱大幅減小，輸送絕緣油（變壓器油）增加的乙炔（介損）含量只有外嚙合齒輪泵的1/10。特別適合作為絕緣油（變壓器油）的輸油泵或同真空濾油機配套使用。
4、****選擇10r/min轉速使用，泵都能保持良好的吸排油能力和壓力，可選擇作為類似油墨、油脂、油漆、煤焦油、膏類等高粘度潤滑介質的輸送泵。
5、泵的結構緊湊、外形美觀，占用空間小，可減小配套設備體積。
◆ 型號含義
例：DSNB6/0.3-300-Z (P)
|
D |
S |
NB |
6 |
0.3 |
300 |
Z |
P |
|
低速 |
雙聯 |
內嚙合泵 |
排量
6m3/h |
壓力
0.3MPa |
轉速
300r/min |
直聯減
速電機 |
皮帶輪減速 |
◆ 常用規格參數
|
型 號 |
轉速
r/min |
功率
Kw |
流量 |
適用
轉速
r/min |
壓力
MPa |
噪聲
dB |
吸油高度
m |
|
m3/h |
l/r |
|
DSNB 1.0/0.3 |
400 |
1.1 |
1 |
0.05 |
10-500 |
0.3-0.8 |
≤78 |
≥5 |
|
DSNB 2.0/0.3 |
480 |
1.1 |
2 |
0.08 |
|
DSNB 3.0/0.3 |
300 |
1.5 |
3 |
0.17 |
|
DSNB 4.5/0.3 |
300 |
2.2 |
4 |
0.25 |
|
DSNB 6.0/0.3 |
300 |
2.2 |
6 |
0.33 |
|
DSNB 7.5/0.3 |
300 |
3 |
7.5 |
0.42 |
|
DSNB 9.0/0.3 |
300 |
3 |
9 |
0.5 |
|
DSNB 12/0.3 |
300 |
4 |
12 |
0.67 | |
